パラメータ設定

CellMeter8作動中にSetup Menuボタンを長押し（1秒超）するとパラメータ設定モードに入り設定項目が表示されます。

パラメータ設定モード中にSetup Menuボタンを短押し（1秒以下）すると次の設定項目に移ります。

各項目の設定値はCELLまたはMODEボタン短押しで増減（または変更）します。（放電終了電圧設定項目では、長押しすると素早く増減できます）

Setup Menuボタンを長押しするとパラメータ設定モードを終了します。

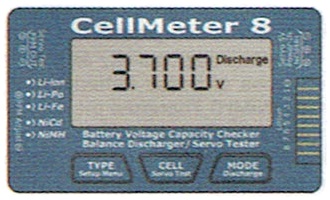

	放電終了電圧設定 2.000～4.200V

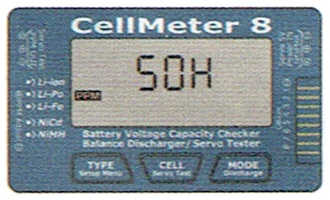

	サーボテスト周波数設定 50Hz, 60Hz, 100Hz, 125Hz, 200Hz, 250Hz, 300Hz

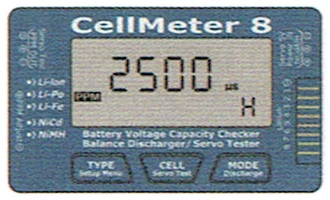

	サーボテストPPM信号周期範囲設定 500～2500μs, 1000～2000μs

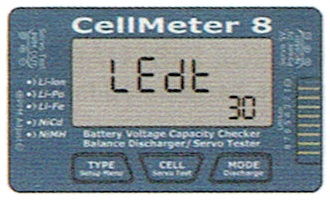

	バックライト点灯時間設定 off, 10s～60s, on

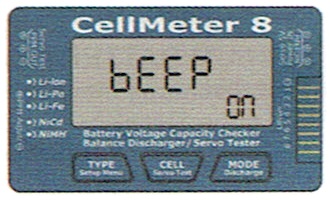

	音設定 on, off

リチウム電池測定

リチウム電池のバランスコネクタを接続すると、セル数、総電圧、バッテリーの種類、バッテリー容量（％）が表示されます。

TYPEボタンを押してバッテリーの種類を選んで下さい。
　バッテリーのいずれかのセルが3.6Vを超える時はLi-Feは選択できません。
　バッテリーのいずれかのセルが4.1Vを超える時はLi-Ionは選択できません。

CELLボタンを短押しすると各セルの電圧を表示します。（CELLボタン短押しで次のセルへ、MODEボタン短押しで総電圧表示に戻ります。）

MODEボタンを短押しする毎に最大セル電圧、最小セル電圧、最大－最小セル電圧差を表示します。

サーボテスト

Servo 5V Power IN NiCd/MH ポートに電源を接続します。接続する電源はNiCd/MH 4SバッテリーパックやUBEC等、通常5～6Vです。

画面に表示された電圧がサーボの許容電圧か確認して下さい。許容電圧を超えているとサーボを焼損させる可能性があります。

Servo Test PPM OUT ポートに＋、ー、信号を合わせてサーボを接続し、CELL（Test Servo）ボタンを長押しすると、手動サーボテストモードになり、PPM Adjust ダイヤルでPPM信号周期を調整します。調整範囲は500～2500μsまたは1000～2000μSで、あらかじめパラメータ設定しておきます。（パラメータ設定－サーボテストPPM信号周期範囲設定項目参照）

手動サーボテストモード時にCELLまたはMODEボタンを短押しすると自動サーボテストモードに変わります。（PPM Adjust ダイヤルでスピード調節可）

自動サーボテストモード時にCELLまたはMODEボタンを短押しすると中立位置（1500μs）になります。
